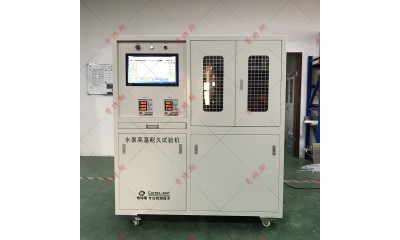

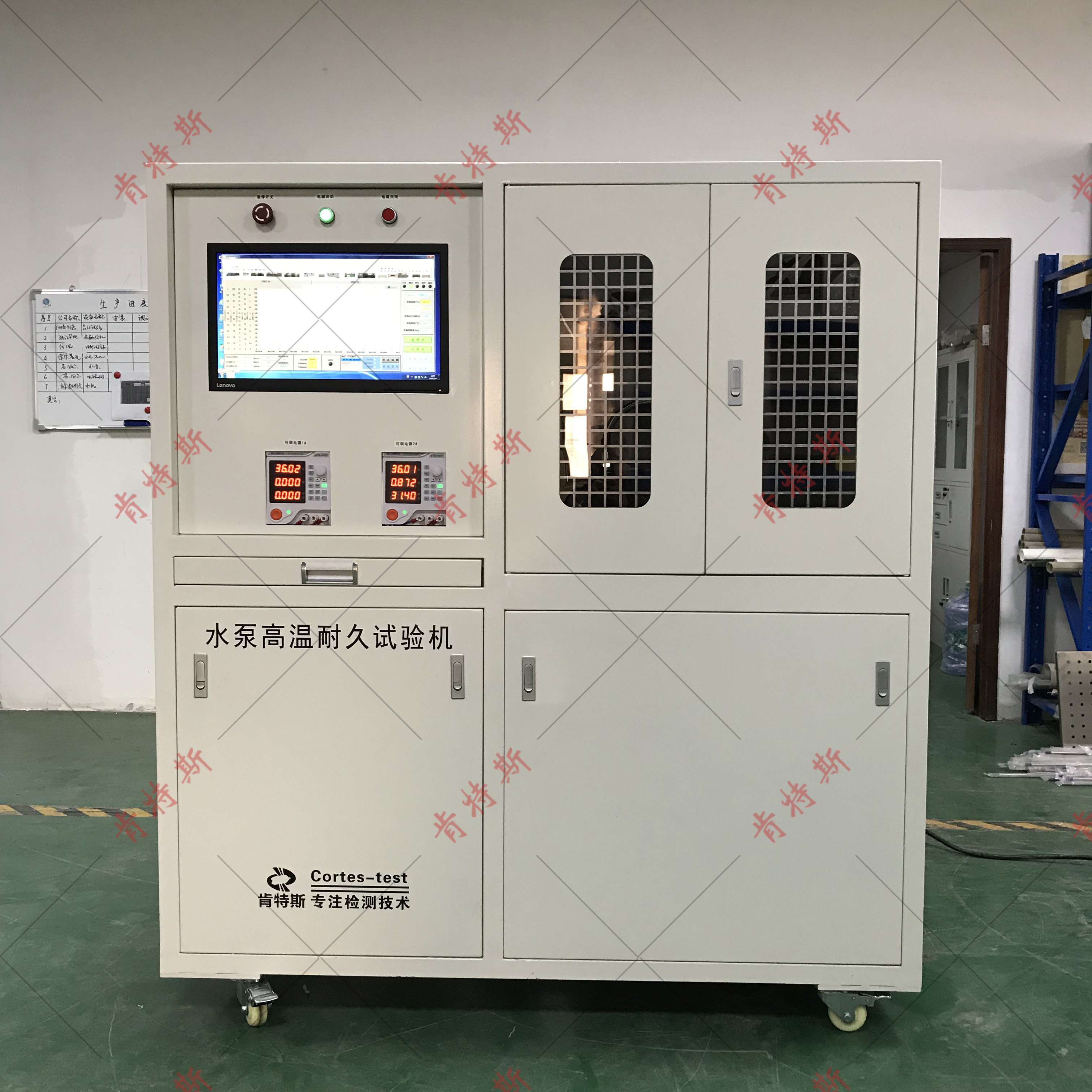

水泵测试设备

技术参数

1.     压力范围：0.1-0.5Mpa

2.     压力分辨率：0.01Mpa

3.     温度分辨率：0.1摄氏度

4.     流量分辨率：0.01L/min

5.     时间分辨率：99999H

6.     介质温度：常温~85°

7.     试验介质：水

8.     试验路数： 耐久二路（分别控制及报告输出）

9.     流量范围：1-25L

10. 电压范围：0-60V 5A

11. 电流：可检测

12. 启停试验：开5秒停15秒/30万次（任意可调）

13. 连续运转：1500小时（任意设置时间）

14. 水源标准：自来水（无可见颗粒杂质能饮用标准）

15. 设备材质：表面烤漆电脑白、测试仓 304不锈钢

      设备尺寸：类似结构1400*1000*1600

16. 电源：220V/10A

17. 控制方式：计算机控制

18. 测试报告输出：测试报告输出excel。

Ø        工作原理

由增压系统、比例PID控制系统、温度控制系统、压力变送采集系统、流量采集系统、电流、电压检测系统、微机控制集成系统组成。通过变频器比例PID控制电机转速改变增压泵输出压力，当压力达到设定所需测试压力时，压力变送器把信号传送给KTS专用测控系统，被测水泵的出口具备采集手动调节后的压力、温度、流量等参数。整个设备的主要功能是模拟被测水泵在高温介质水情况下，进行耐久1500H，及启停测试，被测水泵所发生的电压、电流、及温度、流量压力等变化过程并监控并采集；从而研究被测水泵的整体性能。
