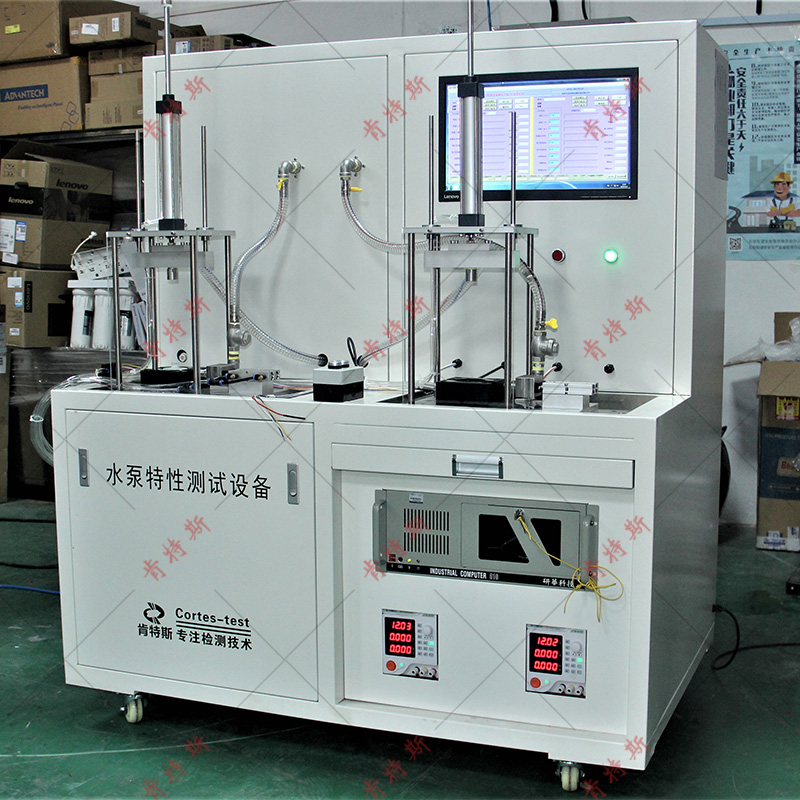

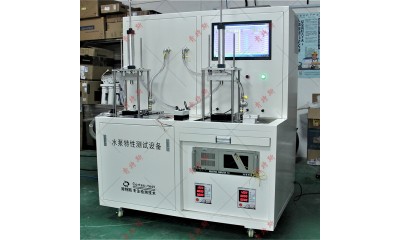

水泵测试设备

技术参数

1.    设备类型：生产在线检测

2.    测试工位：两个工位可单独测试，也可同时测试

3.    测试工装：带气动夹具工装2套

4.    流量测试范围：最大2L/min

5.    扬程：约2.3米

6.    流量计精度：±1%

7.    供电调压范围：0-12V 最大0.5A

8.    电机频率范围：0-3200rpm/min

9.    进水压力：水箱供水（高于测试品）

10.出水压力：通过调节压力测试出水流量

11.测试时间：0-99999S

12.设备尺寸：1400*1200*1600

13.电源功率：220V 1.1KW

14.气源：0.4Mpa 耗气量1立方/L

15.其他要求：取出工件时，防止水流出来，加装单向阀

三、功能及特点

Ø        主要功能

a)      效率高，试验装置可在满负荷下频繁启动；

b)      试验压力、保压时间等参数可以根据试验要求进行设定。具备超压、超时、超温、泄露报警功能；

c)      试验数据的自动采集和处理功能，自动建立试验数据库，可随时查询，数据可以保存。可实时显示测试参数，同时在线记录测试结果，如测试数次、试验压力、流量、功率（电流电压）、转速等内容；

d)      测试工装夹具使用气动夹持装置，方便快速安装，提高效率

Ø        主要特点

a)      结构设计采用一体式结构，设备整体外观协调且美观大气。

b)      设备维护方便，输出接头易于更换，传感器、压力表等元件方便拆装，便于计量及维护；所有主要元件进行防锈处理。工作介质循环使用，测试时的液体能自动流回液箱。

c)      安全措施可靠：

1)      具有紧急泄压、安全停机功能；

2)      设置单向出水功能，防止取出试样水花飞溅，保护工作区整洁；
