生产线检测设备

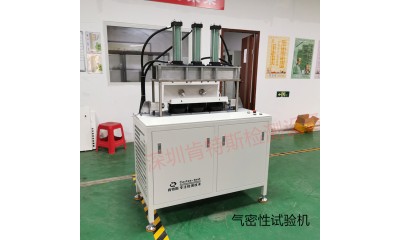

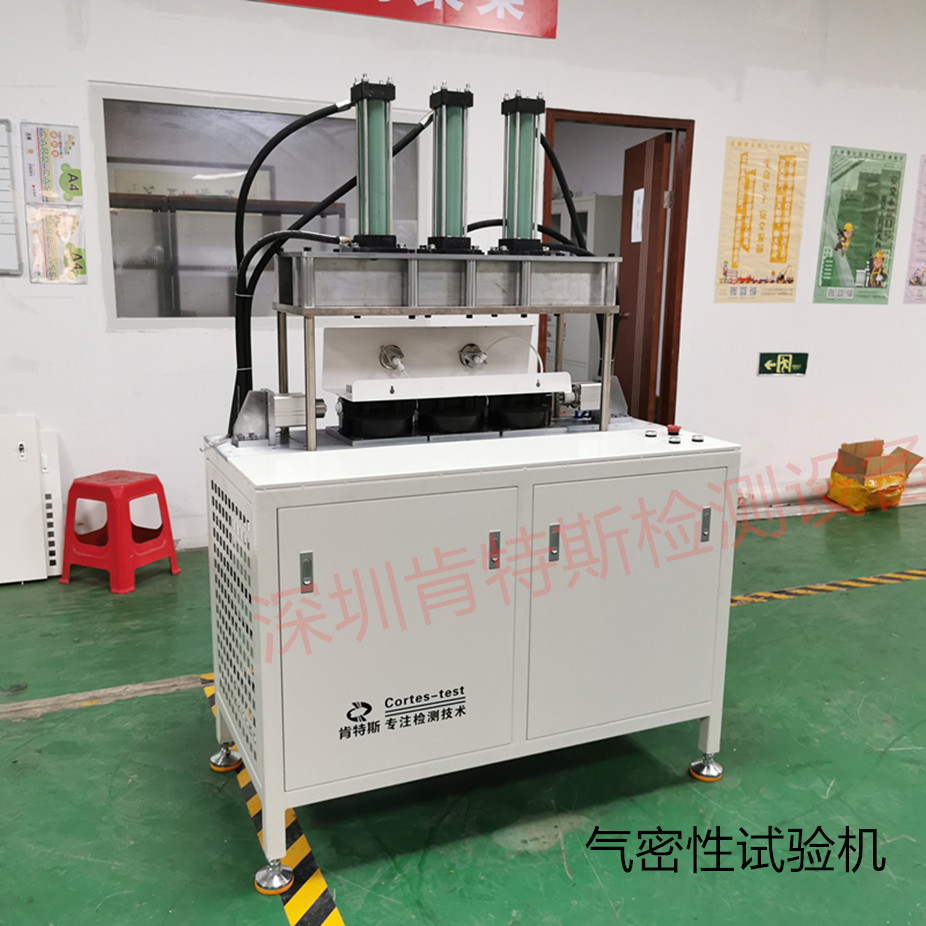

筒体气密性试验



一、       主要技术参数:

1.最大试验压力:0.1-0.4 MPa

2.保压时间:20-60s可设定

3.试样规格:三级过滤器

4.试验路数:1工位

5.试验方式:压降法

6.气源压力:0.7MPa以上(客户自备)

7.测试介质:压缩空气或氮气

8.电源功率:220 V  0.5 KW(客户自备)

9.设备尺寸:1200*600*1400mm


工作原理及结构示意:

控制部分:

通过电磁开关实现开关控制。当测试介质加压到设定压力0.4Mpa时,阀门自动关闭,保压10S,上位机同时设定允许压力波动范围,当压力异常时,设备具有光电报警,红灯不合格、绿灯合格。

介质控制:

选用压缩空气或氮气作为测试介质。在主管路设置安全阀装置。确保压力在设定范围内。通过精密压力减压器输出稳定压力给被测工件。实现稳压输出。
