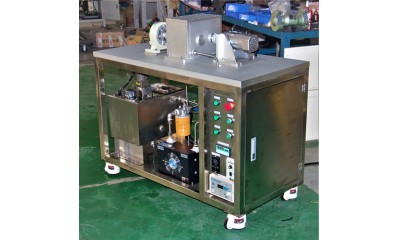

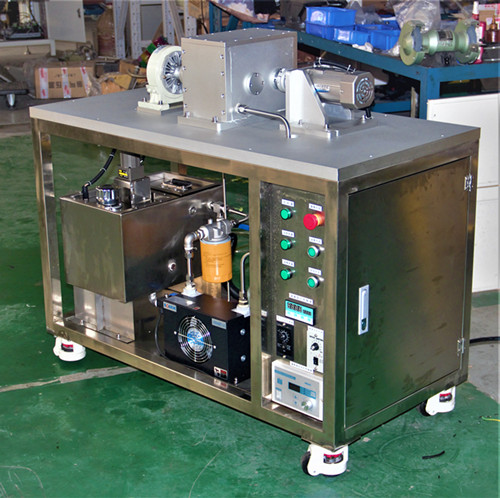

油液监测技能训练平台
1. 整体实验台要求:
1)管路系统:316L材质,φ8
2)操作方式:手动阀门操作
3)设备尺寸:约L1200mm×W600mm*H750mm,带四个脚轮
4)框架:不锈钢304焊接框架
5)台面:铝板,厚度30mm
6)环境:5~40℃,湿度≤85%
7)电源要求:AC380V
2.介质箱技术要求:
1)材质:铝6061箱/304不锈钢,
2)容积:20L
3)适用介质:润滑油
4)带加温装置,温升范围:室温至100℃
5)回油管路带扇热片风冷扇热
3. 试验主路技术要求:
1)电机一台,功率:220V 流量:2.2L 1500rpm/min
2) 过滤器:主路一个,过滤精度:10um,
3)取样口:2个,油箱一个,主路过滤器前后各一个快速取油接头
4)设置旁路1路:旁路加装齿轮箱模拟系统
4. 实验旁路技术要求:
1)电机一个
2)模拟平行齿轮箱一个
3)平行平齿轮一套(含主轮两个,从轮三个)
