生产线检测设备

一、 设备名称：

过滤器水压试验台

二、 设备型号：

SY-KTS-450

三、 设备说明：

3.1     概述

3.1.1    SY-KTS-450过滤器水压试验机是根据客户产品及相关试验要求设计的水压强度试验的专用设备。该试验台由微机电器控制系统、试验台、液压夹持、O型圈密封等组成。采用工控机windos平台下运行美国NI公司Labview平台测控上位机软件，电器系统采用德国西门子PLC可编程控制器进行控制及通讯交互，保证性能稳定，系统通过压降法进行判断是否合格。该机采用比例控制高压水泵充水泵进行充水，加压，电磁阀控制球阀开关、压力传感器精确采集实时数据，实现对试验钢桶的压力控制及结果判断。系统控制软件满足试验测量要求，同时管理设备运行各个环节动作控制，试验过程夹具动作、位置控制等，是一款自动化程度非常高的设备。

3.2      主要特点

3.2.1     全自动控制试验过程，提高生产效率；

3.2.2     人性化设计，操作方便；

3.2.3    一键急停，故障一键解除并安全复位；

3.2.4     采用密封圈密封更换方便，使用寿命长，成本低；

3.3      执行的标准

3.3.1    按用户技术参数要求

四、           主要技术参数：

4.1.1.   测试压力：45Mpa

4.1.2.   压力精度： ≤±0.5%

4.1.3.   压力分辨率：0.01Mpa

4.1.4.   恒压精度： -2% ～ +2%

4.1.5.   计时范围：0-9999秒

4.1.6.   计时精度：≤±0.1%

4.1.7.   试样规格：N种，可换底模切换，满足多种测试需求

4.1.8.   试验管路：2路

4.1.9.   试验介质：液压油

4.1.10.            电源电压：380V 6KW

4.1.11.            气源标准：压缩空气0.7MPa以上,保证足够气量

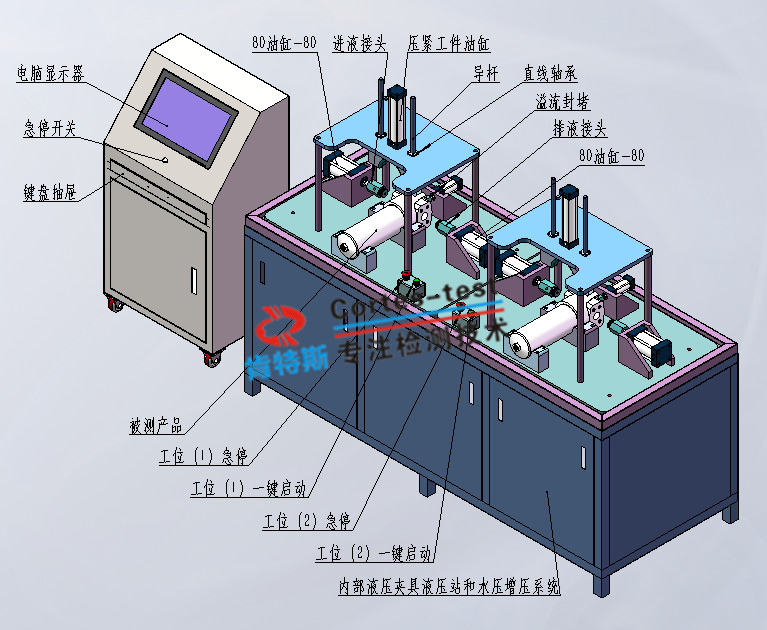

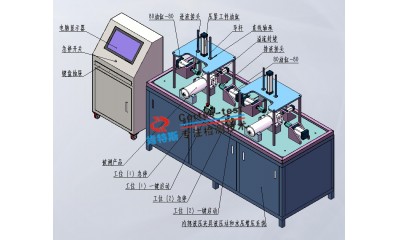

五、           结构及原理
