技术参数 |
|||
|
1 |
测试件情况 |
工件类型 |
阀门相关配件 |
|
2 |
工件大小 |
客户提供 |
|
|
3 |
测试工位数 |
4路（氮气两路，氦气2路） |
|
|
4 |
介质 |
试验介质 |
压缩空气 |
|
5 |
介质要求 |
无明显水和油杂质 |
|
|
6 |
压力 |
试验压力 |
氮气15mpa；氦气20mpaa |
|
7 |
压力精度 |
±0.5% |
|
|
8 |
压力量程 |
0~80MPa |
|
|
9 |
设备外观 |
设备结构类型 |
主机控制柜 |
|
10 |
设备材质 |
Q335碳钢表面烤漆，测试区304不锈钢 |
|
|
11 |
电控柜材质 |
碳钢喷涂 |
|
|
12 |
设备颜色 |
色号1516 |
|
|
13 |
设备输出接口 |
G1 /2内螺纹 |
|
|
14 |
电源 |
输入电源 |
AC/220V10A |
|
15 |
气源 |
供气气压 |
≥0.6MPa（用户自备） |
|
16 |
耗气量 |
≥0.5Nm³/min |
|
|
17 |
供气质量 |
干燥、无杂质 |
|
|
18 |
控制系统 |
下位机 |
西门子PLC |
|
19 |
上位机 |
LABVIEW |
|
|
20 |
控制软件 |
气压耐压爆破专用软件 |
|
|
|
系统控制 |
控压方式 |
以0.5bar递增 |
|
21 |
其他 |
安全功能 |
具有压力超高安全阀泄压、紧急停机功能 |

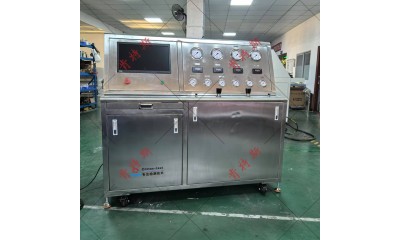

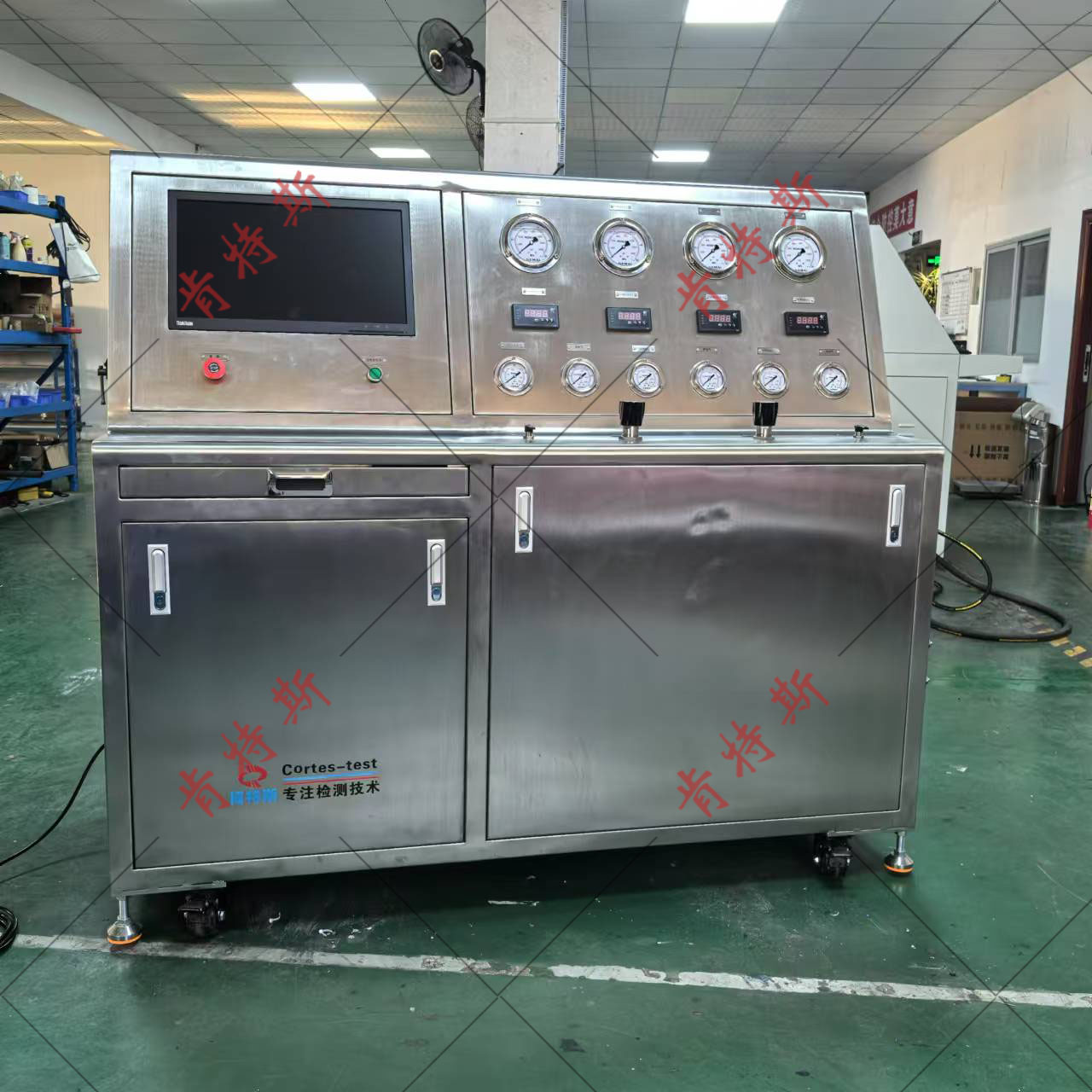

气压试验机
QM-CTS-42
该设备是根据用户技术要求，使用气压压力最大65mpa，设备具有氮气和氦气气密性功能，氮气在150bar和氦气20mpa范围内可以精准调控，同时个两路输出测试；根据相关标准判断试件质量是否符合要求。
该设备采用工控机为设备控制主机，具有使用寿命长，性能稳定，抗震、持续运行可靠等特点，基于美国NI公司LabVIEW测控软件为上位机，测控数据可导出EXCEL格式测试报告；
